Общий вид разветвителя:
Фото обратной стороны:
Разборка разветвителя:
Верхняя половина
разветвителя. Длинный вал простирается вплоть до дифференциала. Обратите внимание на углубления в верхнем правом и нижнем левом углах. Таким образом, разделитель не может быть собран неправильно:
Нижняя половина:
Короткий вал и шестерня:
Верхняя часть после очистки:
Нижняя часть после очистки. Длинный вал находится на правой стороне. В центре короткий вал с промежуточной шестерней. Обратите внимание на верхний левый и нижний правый углы, чтобы обеспечить правильное ориентирование половин:
Нижняя половина с валами и шестернями. Валы одинаковые:

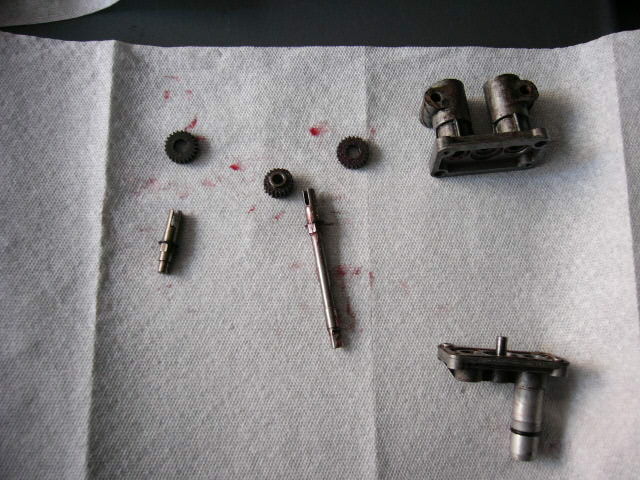

В разобранном виде. Очень важно, чтобы все эти части были чистыми, так что я делал всю работу над развернутом бумажном полотенце:
Я изначально смазал все консистентной смазкой, которая оказалась слишком густой. Поэтому я снова наполнил его с трансмиссионным маслом. Я буду следить, чтобы убедиться, что масло не просочится. Я поставил разветвитель на чистые бумажные полотенца в течение недели, и утечки не обнаружил. Но это не значит, что утечки не будет во время работы:
Источник: http://tedperkins.com/diravi_splitter.htm |
